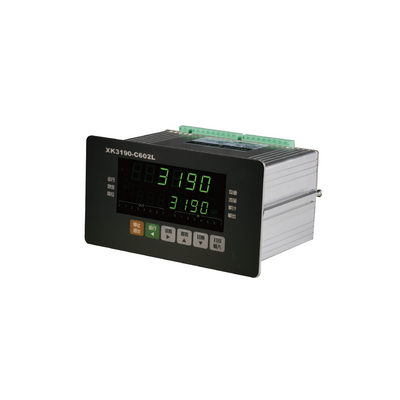

XK3190-C602L稱重顯示控制器采用Cortex M3內核的32位ARM處理器及高精度Σ-△?A/D轉換器件，采用嵌入式實時操作系統對重量信號進行轉換、處理和顯示，*高可達200次/秒的轉換速度。C602L顯示器可方便地與電阻應變式稱重傳感器連接組成失重式連續配料秤、定量包裝秤、非連續累計秤等，適用于各種高速度與高精度稱重要求的控制場合。

基本功能

◆?用于失重秤，可存儲5個常用配方

◆AD采樣速度、數字濾波強度、穩定判斷等參數可設置

◆可定時打印和/或存儲工作記錄，可保存*后的2000組數據

◆具有斷電數據保護，停電不影響累計重量

◆支持標準MODBUS（RTU）協議，可組成工業局域網

◆用戶界面友好易懂，多種操作出錯信息提示

◆內置AI(人工智能)自動學習功能，方便調試與使用；雙PID閉環自動控制算法保證給料流量的恒定

技術參數

◆準確度等級：3級

◆*大檢定分度數：n=3000

◆每個檢定分度值e的*小輸入信號電壓：1μV

◆輸入信號范圍：-15mV～15mV

◆稱重傳感器激勵電源：DC：5V；200mA。可接1~8只350Ω傳感器。

◆稱重傳感器連接方式：采用6線制，長線自動補償

◆顯示：主顯示6位LED數碼管,字高0.56英寸輔助顯示7位LED,字高0.4英寸

◆顯示分度值：1/2/5/10/20/50可選

◆時鐘：有。可顯示時間，日期。快慢可調整

◆*大數據存儲量：8000個重量數據或4000組時間+重量數據

◆大屏幕顯示器接口：采用串行輸出方式，光隔20mA電流環信號

◆通訊接口：2個串行RS232C，串行口2可設置為RS422/RS485，支持指令方式和MODBUS(RTU)協議

◆打印接口：并行輸出口：可配微型打印機、LT800、KX-P1121或LQ1600K等寬行打印機

◆串行口1可配接串行接口打印機

◆開關量輸出：8路OC晶體管[DC12~24V,0.1A]/開關量[DC24V/AC220V,0.5A](二選一)輸出

◆開關量輸入：8路光電隔離輸入，輸入信號+12～+24V DC

◆模擬量輸出：1路光電隔離模擬量輸出。可設置為4-20mA / 0-5V / 0-10V三種模式之一

◆模擬量輸入：1路光電隔離模擬量輸入（選配）可用于DCS/PLC通過模擬量向儀表傳遞設定流量值。可設置為4-20mA / 0-5V / 0-10V三種模式之一，要求輸入有源模擬量

◆工作電源：110～230V AC 50/60 Hz；24V DC（可選）

◆功耗：10VA（AC）

◆工作環境溫度、濕度：0℃～40℃；≤90％RH

◆儲運溫度、濕度：-20～50℃；≤90％RH

u?外型尺寸機殼：150×75×105 (mm)（寬×高×深）

u?面板：165×90×3 (mm)（寬×高×厚）

u?安裝開孔尺寸：152×77 (mm)

u?重量：0.8kg
